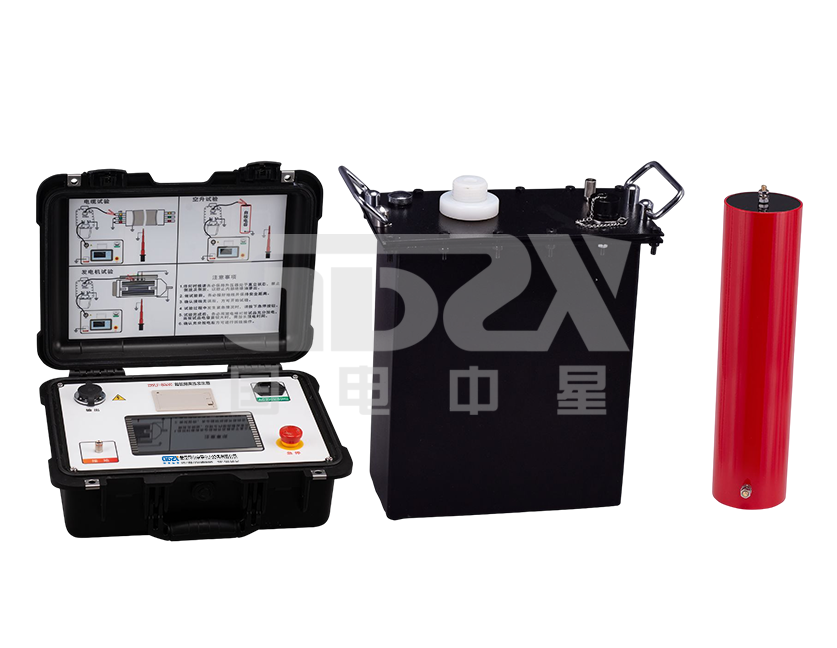

ZXVLF系列超低頻高壓發生器
對電力電纜、電力電容器、大中型發電機和電動機等電氣設備進行耐壓試驗的設備
參考標準：DL/T849.4-2004
● 適用于絕緣等值電容較大的電氣設備。
● 電流、電壓、波形數據均直接通過高壓側采樣獲得，數據真實、準確。
● 高壓輸出保護電阻設計在升壓體內，無需另接保護阻。
說明書
操作視頻電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的重要項目之一，耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻測試技術，其中 0.1Hz 超低頻技術是最新技術，是當前國際電工委員會推薦的技術。根據我國電力系統實際情況，國家發改委已制定了《35kV 及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，2004 年頒布了電力行業標準《超低頻高壓發生器通用技術條件 DL/T 849.4－2004》，我國正在推廣這一新的試驗方法。
在對大中型發電機、電動機、電力電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，國際上普遍采用了降低試驗頻率，從而降低了試驗電源容量的方法，超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。從國內外多年的理論和實踐證明，用0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，這就是為什么發達國家普遍采用這一方法的主要原因。
ZXVLF系列超低頻高壓發生器是采用新技術自主研發的核心產品，采用7寸觸模屏、進口高速AD采集電路，以及先進生產工藝。提高了儀器質量穩定性，降低了設備的體積和重量，操作簡單，克服了國內同類產品的諸多缺點，性價比遠遠高于同類進口產品的機械式升壓器使用壽命短、故障率高、體積大的缺點。相較于其他幾種耐壓試驗設備方式而言，0.1Hz超低頻具有諸多優點。
產品別稱
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
1.智能化程度高：采用數字變頻技術，微電腦控制，升壓、降壓、測量等測試過程全自動化。
2.操作方便：接線簡單，7寸大液晶觸摸屏，操作便捷，人機交互友好。
3.保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠。
4.安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
5.采用了高低壓閉環負反饋控制電路，輸出無容升效應。
6.采樣準確：高壓電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
7.配置齊全：7寸電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
8.測試范圍廣：0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇，測試范圍大。
9.攜帶方便：儀器體積小巧、重量輕便，十分利于戶外作業。
10.多語言顯示： 中英文切換功能，其它語言可定制。
| ZXVLF-30kVB | |
| 額定電壓 | 30kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF |
| 電源保險管 | 10A |
| 產品重量 | 控制器：4kg；升壓器：20kg |
| 測量精度 | 3% |
| 電壓正負峰值誤差 | ≤3％ |
| 電壓波形失真度 | ≤5％ |
| 使用條件 | 戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH |
| 電源 | 頻率50Hz，電壓220V±5% |
| ZXVLF-40kVC | |
| 工作電源 | 220V±5%，50Hz |
| 注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于5kW，頻率50Hz，電壓 220V±5%） | |
| 輸出電壓 | 40kV |
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz |
| 帶載能力 | 0.1Hz-0.8uF、0.05Hz-1.6uF、0.02Hz-4uF |
| 測量精度 | 3% |
| 電壓正，負峰值誤差 | ≤3％ |
| 工作環境 | 溫度：-10℃～+40℃；濕度：≤85％RH |
| ZXVLF-40kVB | |
| 額定電壓 | 40kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF |
| 電源保險管 | 10A |
| 產品重量 | 控制器：4kg；升壓器：20kg |
| 測量精度 | 3% |
| 電壓正負峰值誤差 | ≤3％ |
| 電壓波形失真度 | ≤5％ |
| 使用條件 | 戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH |
| 市電源 | 頻率50Hz，電壓220V±5% |
| ZXVLF-80kVC | |
| 工作電源 | 220V±5%，50±2Hz |
| 輸出電壓 | 80kV |
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz |
| 帶載能力 | 0.1Hz-0.5uF、0.05Hz-1.0uF、0.02Hz-2.5uF |
| 測量精度 | 3% |
| 電壓正，負峰值誤差 | ≤3％ |
| 電壓波形失真度 | ≤5％ |
| 溫度 | -10℃～+40℃ |
| 濕度 | ≤85％RH |
| ZXVLF-80kVB | |
| 額定電壓 | 80kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF |
| 電源保險管 | 15A |
| 產品重量 | 控制器：4kg；升壓器：50kg |
| 測量精度 | 3% |
| 電壓正負峰值誤差 | ≤3％ |
| 電壓波形失真度 | ≤5％ |
| 使用條件 | 戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH |
| 電源 | 頻率50Hz，電壓220V±5% |
| ZXVLF-90kVB | |
| 額定電壓 | 90kV（峰值） |
| 帶載能力 | 0.1Hz,≤1.1μF；0.05Hz,≤2.2μF；0.02Hz,≤5.5μF |
| 電源保險管 | 15A |
| 產品重量 | 控制器：4kg；升壓器：55kg |
| 測量精度 | 3% |
| 電壓正負峰值誤差 | ≤3％ |
| 電壓波形失真度 | ≤5％ |
| 使用條件 | 戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH |
| 電源 | 電壓 220V±5%，50±5Hz |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

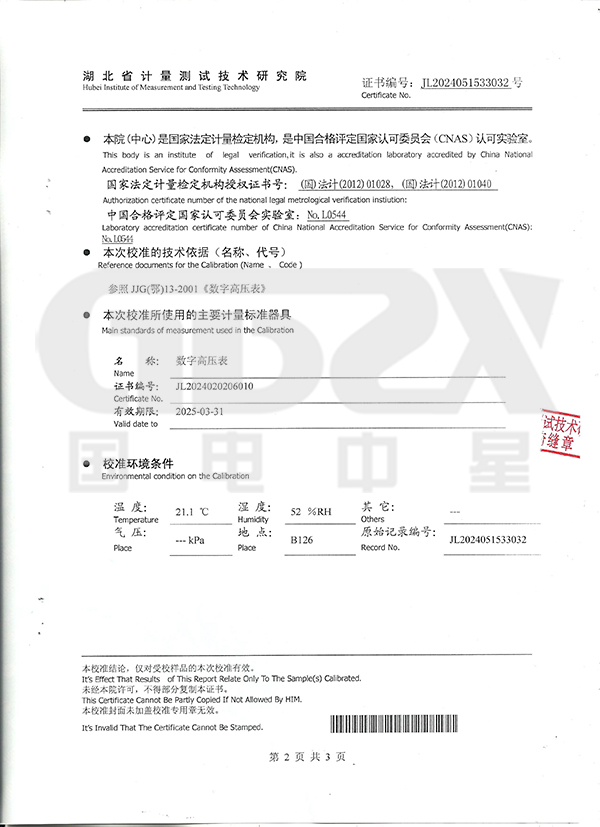

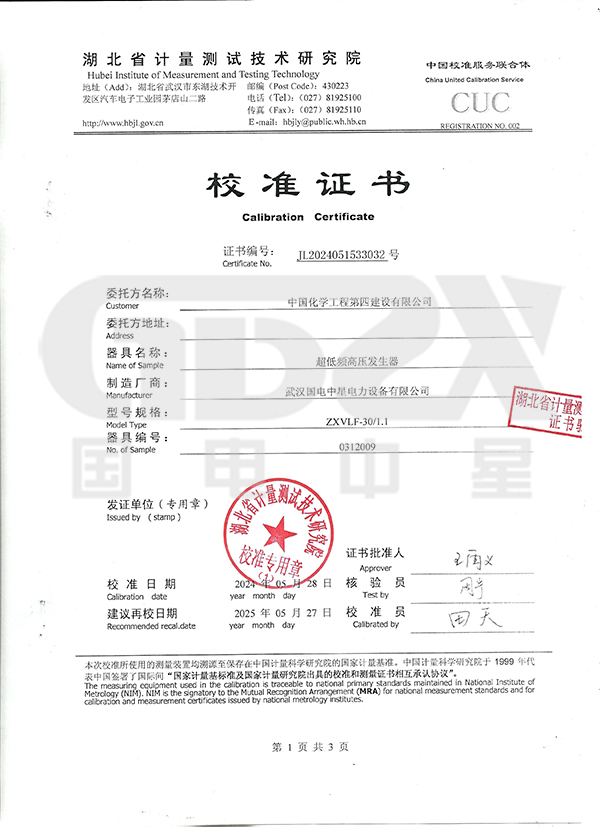

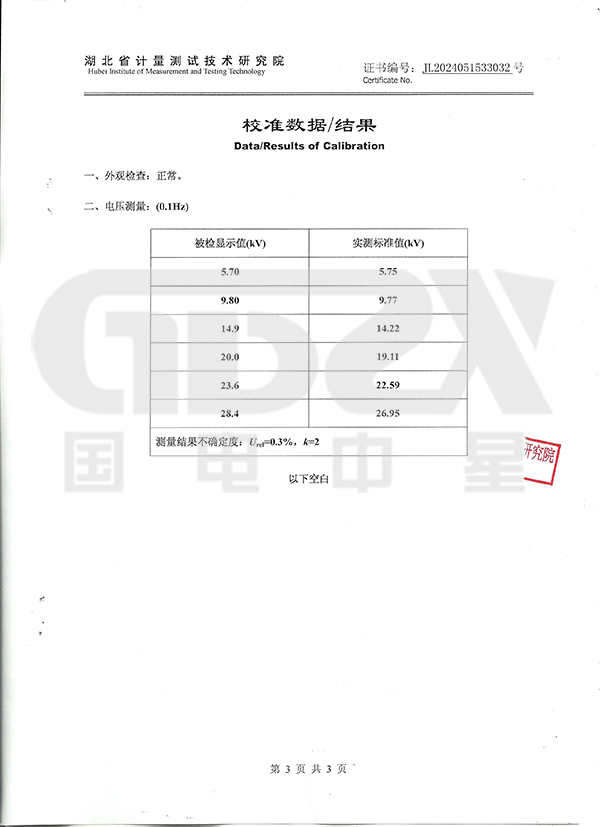

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
